三菱電機製品 AS-10GGNS-3WCS

ホームページが見られない! メールチェックができない!場合、ONUのランプ点灯状態をご確認下さい。ONUによってランプの位置が異なりますので、ご注意ください。下記以外の点灯状態の場合には光回線終端装置(D-ONU)の故障なども考えられますので、ncmにお問い合わせ下さい。

ご使用方法

  • ACアダプタを本製品に接続します。(その後、ACコードを電源コンセントに差し込みます。)
  • 電源が入ると自動的にncmから送られてくる通信用チャンネルを探し、必要な設定をダウンロードして、お客様のパソコンなどをインターネットに接続できる状態になります。
    10Gコースの場合、カテゴリー6A以上のLANケーブル、10GBASE-Tに対応した機器のご準備、ご利用を推奨しています。
※電源を再投入する場合は、必ず電源を切った状態で10秒以上おいてから、電源を入れてください。

LEDランプ表示について

名称
状態
意味
UNI2
(100M)
橙点灯
1000BASE-Tでリンク確率状態。通信中は点滅
緑点灯
10GBASE-T/100BASE-TXでリンク確率状態。通信中は点滅
消灯
端末機器未接続もしくは電源断
UNI1
(10G)
橙点灯
10GBASE-Tでリンク確率状態。通信中は点滅
緑点灯
100BASE-TX/1000BASE-Tでリンク確率状態。通信中は点滅
消灯
装置準備中もしくは故障発生状態
登録
緑点灯
登録完了状態
橙点灯
試験状態
消灯
装置準備中または故障状態
光入力
緑点灯
ネットワークとの通信正常状態
緑点滅
(低速)通信準備中
緑点滅
(高速)光入力正常状態
消灯
装置準備中又は故障発生状態
電源
緑点灯
電源ON
消灯
電源OFF

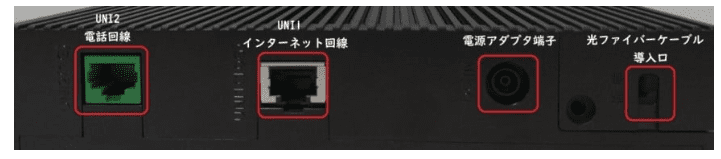

本製品にはLANポートが2箇所ついております。機種により差込口がことなりますのでさし間違えが無いようご確認ください。
AS-10GGNS-3WCS
AS-10GGNS-3WCS

光回線終端装置(D-ONU)AS-10GGNS-3WCSの詳しい説明はこちら
